一、江森電動二通閥核心設計理念與結構特點
江森電動二通閥以 “精準控制、耐用適配” 為核心設計原則，根據應用場景分化出 VPF、VG4400、RA-3000等多個系列，其設計亮點集中體現在材質選型、驅動技術與結構優化三大維度：
1. 材質體系：適配多介質環境

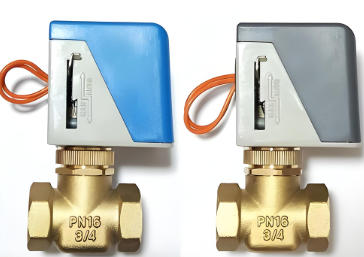

閥體材質：采用分級設計適配不同場景——風機盤管專用的VG4400系列采用鍛造黃銅閥體，耐腐蝕且導熱性優異；工業級RA-3000系列提供鑄鋼WCB、鑄鐵、不銹鋼等多選項，可耐受175℃高溫蒸汽與腐蝕性介質。
關鍵部件：閥桿統一采用AISI302不銹鋼，密封件根據介質特性搭配丁腈橡膠（NBR）、EPDM或PTFE石墨增強材料，確保0.01%以下的超低泄漏量。
外殼防護：執行器外殼采用阻燃ABS工程塑料或鑄鋁材質，部分型號達到IP40防塵等級，可適應空調機房高溫高濕環境。
2. 驅動與控制：高效低耗設計
動力單元：全系搭載磁滯同步電機，具備扭矩恒定、運行安靜的優勢，功率消耗低至 5.7VA，動作時間最快可達開閥10秒、關閥5秒。RA-3000系列更配備磁滯離合機構，實現過載自我保護。
控制兼容性：支持多信號模式——VPF系列適配0-10V/4-20mA模擬信號實現比例控制，VG4400系列則支持二位開關控制，可與T2000/T6000系列溫控器無縫聯動。
人性化設計：執行器均配備手動操作桿，支持安裝后轉動調整，平面化結構可貼近墻面安裝，大幅節省空間。
3. 功能集成：平衡與節能創新
VPF系列首創“動態平衡+電動控制”一體化設計，通過內置平衡閥芯，在0.12-3.5MPa 壓差范圍內維持流量恒定，避免系統水力失調。該設計使風機盤管系統流量控制精度提升至 ±5%，節能率較傳統閥門提高15%以上。
二、執行標準體系：覆蓋國際與國內規范
江森電動二通閥執行“基礎標準+行業標準 + 認證標準” 的三重合規體系，確保不同市場的準入性與運行安全性：
1. 基礎制造標準
國內標準：符合GB/T13927《工業閥門 壓力試驗》、JB/T8692《電動閥門》等規范，閥體耐壓等級統一達到1.6MPa（特殊系列可達40Bar）。
國際標準：全面兼容美標 ANSI/API、德標 DIN、日標JIS等體系，RA-3000系列法蘭連接符合 ANSI B16.5標準，VPF系列流量特性滿足IEC60534的等百分比要求。
2. 性能測試標準
密封性測試：按照 GB/T 4213-2008執行，泄漏量需低于額定Cv值的0.01%，DN15型號泄漏Cv值控制在0.0006以下。
耐久性驗證：通過20萬次銹水環境循環測試，設計使用壽命可達15-20年，遠超行業平均水平。
環境適應性：在-20℃至70℃存儲溫度、2℃至95℃介質溫度范圍內穩定運行，振動耐受度達 4.9m/s²（10-150Hz）。
3. 安全與能效認證
國際認證：執行器通過CE認證，符合 EMC 2004/108/EC電磁兼容標準與低電2006/95/EC指令。
能效合規：滿足《GB18613-2020中小型三相異步電動機能效限定值及能效等級》要求，待機功耗低于0.5W。
三、選型與應用：標準導向的適配指南
1. 核心選型參數（結合執行標準）
選型維度 參考標準 / 參數選型建議介質類型
OGB/T13927介質兼容性要求
冷水/熱水選黃銅閥體，蒸汽選不銹鋼
系統壓力
ANSI/API 6D壓力等級標準
常規系統選1.6MPa，工業系統選40Bar
控制需求
IEC60534控制信號規范
開關控制選VG4400，比例控制選VPF
安裝環境
IP防護等級標準
潮濕環境優先選鑄鋁外殼型號
2. 典型應用場景
商業建筑空調VG4400+VA7010組合適配風機盤管，通過GB50736-2012空調系統設計標準。工業暖通：RA-3000系列用于蒸汽換熱系統，符 HG/T 20570工業管道設計規范。
區域供暖：VPF動態平衡系列適配地板輻射系統，滿足 JGJ 142-2012 地面輻射供暖技術規程。
四、常見問題解答（Q&A）
Q：江森二通閥是否符合中國3C認證要求？
A：國內銷售型號均通過CCC認證，執行器電氣安全符合GB14048.1-2013標準。
Q：不同系列執行標準能否互換？
A：基礎制造標準（如壓力試驗）通用，但功能標準有差異，例如VPF系列的動態平衡性能需單獨驗證。
Q：如何驗證產品是否符合標準？
A：可通過江森官網查詢型號認證報告，或要求供應商提供GB/T 13927壓力測試報告。
